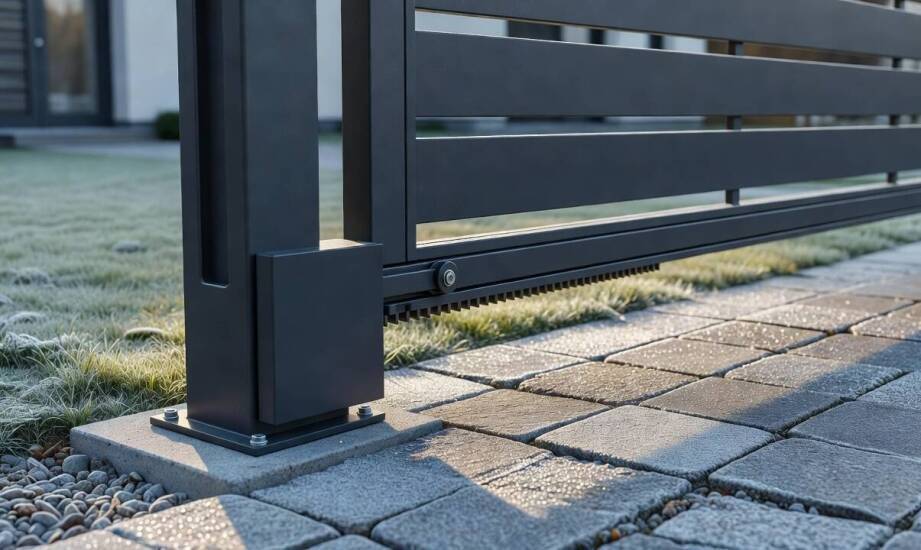

Wie wählt man den richtigen Antrieb für ein Schiebetor entsprechend den Bedingungen auf dem Grundstück?

Die Auswahl des passenden Antriebs für ein Einfahrtstor erfordert eine genaue Analyse der örtlichen Witterungs- und Einsatzbedingungen. Die wichtigste Aufgabe des Antriebs besteht darin, das Torblatt zuverlässig und gleichmäßig zu bewegen, unabhängig von plötzlichen Temperaturstürzen oder angesammeltem Schnee. In Regionen mit häufigem Schneefall, Frost und Streusalzeinsatz sollte besonderes Augenmerk auf die Widerstandsfähigkeit der Automatisierungstechnik sowie die Qualität des Korrosionsschutzes gelegt werden. Ein richtig ausgelegtes Steuerungssystem verhindert eine Überlastung des Getriebes und trägt zu einer längeren Lebensdauer der gesamten Toranlage bei.

Auch lesenswert: Wie sieht die Produktion von individuellen Polyesterteilen aus?

Einfluss technischer Parameter auf die Belastung des Antriebs

Das Gewicht der Konstruktion bestimmt die minimale Leistung, die erforderlich ist, um das Torblatt aus dem Stillstand in Bewegung zu setzen.

Auch lesenswert: Welche Vorteile bietet die Automatisierung von Schiebetoren?

Leichte Aluminiummodelle wiegen in der Regel etwa 200 bis 400 kg, während Stahlsysteme je nach Ausführung und Profilstärke ein Gewicht von etwa 400 bis 800 kg erreichen können.

Auch lesenswert: Holzfenster mit Sprossen – die ideale Lösung für Ästhetik und Funktionalität im Innenbereich

Eine Füllung aus Lamellen, Trapezblech oder WPC-Elementen erhöht das Gesamtgewicht und damit die Trägheit beim Bremsen. Die von Herstellern angegebenen Werte bilden die Grundlage für die Auswahl des Antriebs. In der Praxis wird häufig eine zusätzliche Leistungsreserve berücksichtigt, um den zuverlässigen Betrieb unter anspruchsvolleren Bedingungen sicherzustellen.

Diese Reserve gleicht zusätzliche Widerstände aus, die in den Wintermonaten entstehen, wenn sich Schnee oder Eis auf Profilen und innerhalb der Führungsschiene ansammeln.

Auch der Grad der geschlossenen Torfläche beeinflusst die Laufruhe. Konstruktionen mit Gitterfüllungen oder schmalen Stäben bieten nur geringen Luftwiderstand. Anders verhalten sich vollständig geschlossene Modelle, die wie ein großes Segel wirken. Starker Wind kann die Belastung des Torflügels deutlich erhöhen, insbesondere bei Toren mit geschlossener Füllung. Deshalb werden bei solchen Konstruktionen häufig Antriebe mit einer erweiterten Drehmomentregelung eingesetzt.

Die Anzahl der täglichen Öffnungs- und Schließvorgänge beeinflusst unmittelbar die Wahl des Getriebes und der Stromversorgung. Nach Herstellerangaben umfasst der typische Betrieb eines Einfamilienhauses etwa 10 bis 20 vollständige Bewegungszyklen pro Tag.

Standardantriebe mit 230-Volt-Versorgung eignen sich für einen unterbrochenen Betrieb. Anders verhält es sich bei Einfahrten von Wohnanlagen oder kleineren Gemeinschaftsobjekten, wo die Anzahl der Zyklen deutlich höher liegt. Bei intensiv genutzten Toren kommen häufig 24-Volt-Antriebe zum Einsatz, die für häufigere Betriebszyklen ausgelegt sind.

Nutzung des Tores unter schwierigen Witterungsbedingungen

Wechselhafte Wetterbedingungen erfordern von Außenantrieben ein ausreichend geschütztes Gehäuse und den Einsatz geeigneter synthetischer Schmierstoffe.

Laut technischen Spezifikationen für den europäischen Markt sollten Antriebe für den Außeneinsatz über eine vom Hersteller definierte Schutzart verfügen, die für den jeweiligen Einsatzbereich geeignet ist.

Streusalz, das im Winter häufig zur Enteisung eingesetzt wird, wirkt als Elektrolyt und kann Schutzschichten angreifen. Dadurch wird die Korrosion ungeschützter Metallteile wie Laufrollenlager oder der unteren Innenkante der Führungsschiene beschleunigt.

Chemische Verunreinigungen und Sand lagern sich zudem zwischen den Zähnen der Zahnstange ab, was die Laufwiderstände erhöht. Die Steuerungseinheit muss dadurch dauerhaft ein höheres Drehmoment bereitstellen, um die steigenden mechanischen Widerstände zu überwinden. Wird der Motor dauerhaft an seiner Leistungsgrenze betrieben, können thermische Schutzsysteme ansprechen und die Bewegung stoppen.

Die regelmäßige Reinigung der Laufwagen, der Schiene sowie das Entfernen von Eis entlang der Lichtschranken helfen dabei, die Empfindlichkeit des Systems aufrechtzuerhalten und gleichzeitig das Getriebe zu entlasten.

Sicherheit der Bewegung und Geometrie des Tores

Die Absicherung des Bewegungsbereichs eines schweren Torflügels basiert auf europäischen Vorgaben, darunter der Norm EN 12453. Diese definiert Mindestanforderungen zur Vermeidung von Quetsch- und Schergefahren durch bewegliche Tore.

Moderne Steuerungen verfügen über digitale Encoder und empfindliche Stromüberwachungsmodule.

Diese Komponenten überwachen die Stromaufnahme des Motors und können das Tor bei Erkennung eines Hindernisses stoppen oder zurückfahren.

Zusätzlichen Schutz bieten Lichtschranken entlang der Durchfahrt. Wird die Infrarotverbindung unterbrochen, wird der Schließvorgang gestoppt.

Die Funktionsfähigkeit elektronischer Sicherheitssysteme hängt jedoch ebenso von der korrekten Geometrie der Toranlage ab.

Die Länge des Gegengewichts bei freitragenden Schiebetoren beträgt in vielen Fällen etwa 30 bis 50 Prozent der Durchfahrtsbreite, weshalb die erforderliche Öffnungsfläche präzise geplant werden muss.

Fehlerhafte Fundamente, Setzungen von Pfosten oder falsch positionierte Laufwagen können zu sichtbaren Verformungen führen. Dadurch wird die Belastung der Zahnstange erhöht. Bei einem Stromausfall ermöglicht eine mechanische Entriegelung mit einem individuellen Notschlüssel weiterhin den Zugang zum Grundstück.

Kompatibilität der Komponenten und Systemintegration

Die Lebensdauer einer Torautomatik hängt eng mit der Präzision und Steifigkeit der gesamten Konstruktion zusammen.

Maßgefertigte Schiebetore aus Polen basieren auf stabilen Stahlprofilen, die durch Feuerverzinkung vor Korrosion geschützt werden.

Ein stabiler Rahmen zeichnet sich durch eine hohe Widerstandsfähigkeit gegenüber Verformungen aus.

Die Eigensteifigkeit des Torflügels erleichtert die Einhaltung des korrekten Abstands zwischen Zahnstange und Antriebsrad. Dadurch werden Ruckeln und Vibrationen beim Anfahren und Abbremsen reduziert.

Die Abstimmung aller Komponenten erfordert zudem eine Fundamentbasis, die auf den jeweiligen Antrieb abgestimmt ist. Die Firma Hammerman plant und montiert Stahleinfahrtssysteme direkt auf Grundstücken in Deutschland.

Die parallele Ausrichtung der tragenden Elemente und des Fundaments für den Antrieb erleichtert die verdeckte Verlegung von Leitungen für Sicherheitskomponenten, bevor die endgültige Betonschicht eingebracht wird. Die ruhige und zuverlässige Funktion des Antriebs hängt letztlich maßgeblich von der Geometrie des gesamten Laufsystems ab.

Die richtige Höhe der Montagebasis schützt die Steuerungseinheit vor den Folgen starker Niederschläge.

Ein um einige Zentimeter über dem Bodenniveau erhöhter Sockel verhindert Überflutungen bei Schneeschmelze und schützt das Gehäuse vor Schneeverwehungen. Gleichzeitig wird der direkte Kontakt mit Streusalz reduziert. Eine solide Verankerung des Motorsockels im Betonfundament hilft außerdem dabei, Vibrationen während des Betriebs aufzunehmen.

Langfristige Betriebssicherheit

Die Auswahl eines Antriebssystems für ein Schiebetor basiert auf einem ausgewogenen Verhältnis zwischen tatsächlichem Gewicht, täglicher Nutzungsintensität und den zu erwartenden Witterungseinflüssen.

Wer die zusätzlichen Widerstände durch Schnee, Eis und Streusalz unterschätzt, riskiert eine frühzeitige Überlastung der Elektronik.

Eine ausreichende Leistungsreserve des Motors in Kombination mit einer stabil montierten Tragkonstruktion trägt wesentlich zu einem zuverlässigen und langlebigen Betrieb des Torsystems bei.

Zusätzliche Sicherheitsfunktionen wie Quetschschutzsysteme unterstützen einen sicheren Betrieb und ermöglichen die komfortable Nutzung einer automatisierten Einfahrt unter unterschiedlichsten Bedingungen.

Zusammenfassung

• Die Auswahl des Antriebs beginnt mit dem Gewicht des Tores, der Nutzungsintensität und den winterlichen Belastungen.

• Füllung, Länge und Breite des Torflügels erhöhen die Widerstände und beeinflussen den erforderlichen Leistungsbedarf.

• Für Einfamilienhäuser werden andere Antriebssysteme benötigt als für stark frequentierte Zufahrten.

• Schnee, Eis, Sand und Streusalz erhöhen die Anforderungen an Schutzart und Führungssystem.

• Lichtschranken, Quetschschutz und Notentriegelungen verbessern die Sicherheit.

• Eine fachgerechte Montage und die korrekte Geometrie der Konstruktion sind entscheidend für den störungsfreien Betrieb.

FAQ

Welche Leistungsreserve sollte bei der Auswahl eines Antriebs berücksichtigt werden?

Die Leistungsreserve sollte nicht nur das Eigengewicht des Tores berücksichtigen, sondern auch zusätzliche Widerstände durch Frost, Schnee und Verschmutzungen. In der Praxis wird häufig eine Reserve vorgesehen, damit der Antrieb nicht dauerhaft an seiner Belastungsgrenze arbeitet. Dadurch bleiben Laufruhe und Lebensdauer erhalten.

Beeinflusst eine geschlossene Torfüllung die Auswahl der Automatisierung?

Ja. Eine geschlossene Füllung erhöht die Trägheit des Torblattes und vergrößert die Windlast. Solche Tore benötigen häufig einen Antrieb mit präziser Drehmomentregelung und ausreichender Leistungsreserve. Offene Konstruktionen stellen in der Regel geringere Anforderungen.

Wann sind zusätzliche Sicherheitssysteme sinnvoll?

Zusätzliche Sicherheitssysteme sind insbesondere bei regelmäßig genutzten Toren empfehlenswert. Lichtschranken und Quetschschutzsysteme schützen Personen und Fahrzeuge, während eine manuelle Entriegelung bei Stromausfall den Zugang ermöglicht. Diese Lösungen erhöhen Sicherheit und Bedienkomfort.
